需求说明：实战实操

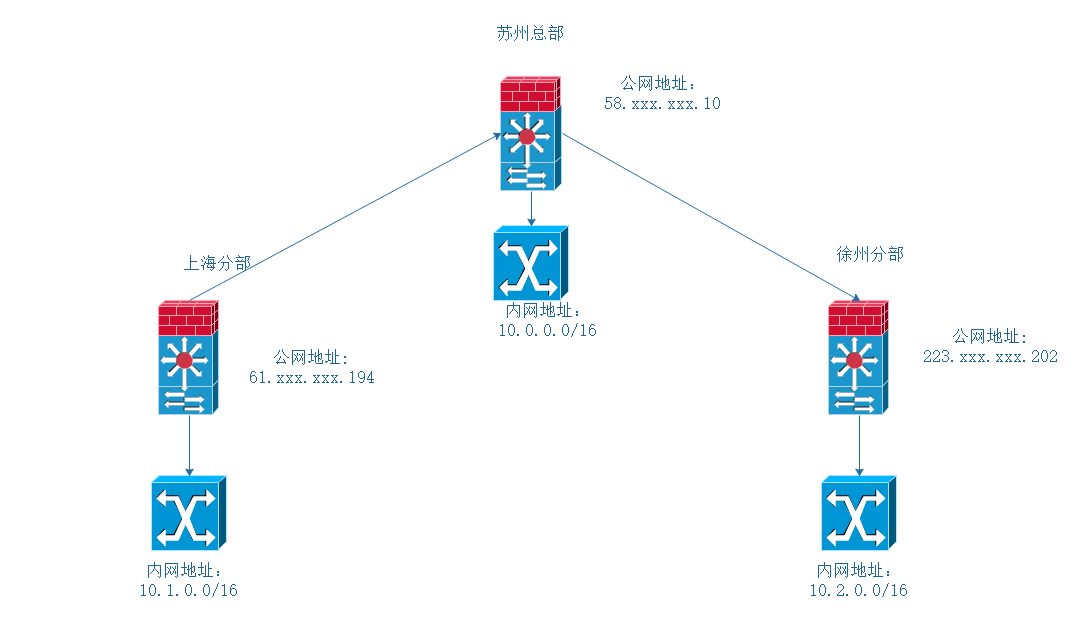

如图所示：某企业分苏州，上海，徐州三地，因业务需求需相互联通。其中苏州为总部。其余两地为分部，进行互联，内网间可以相互访问。
三台设备均为H3C F100-M-G5防火墙设备，其中三台设备G0口全为专线IP接口，G1口为内网接口。

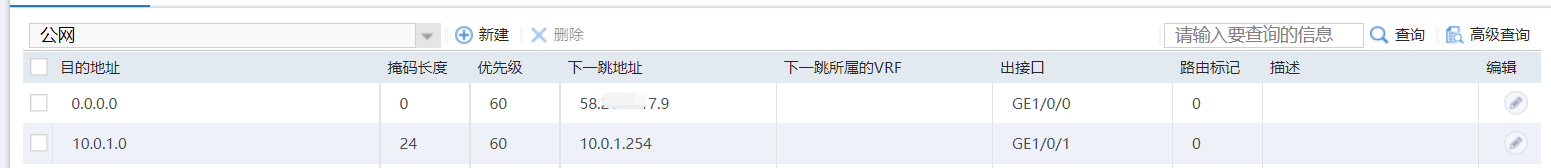

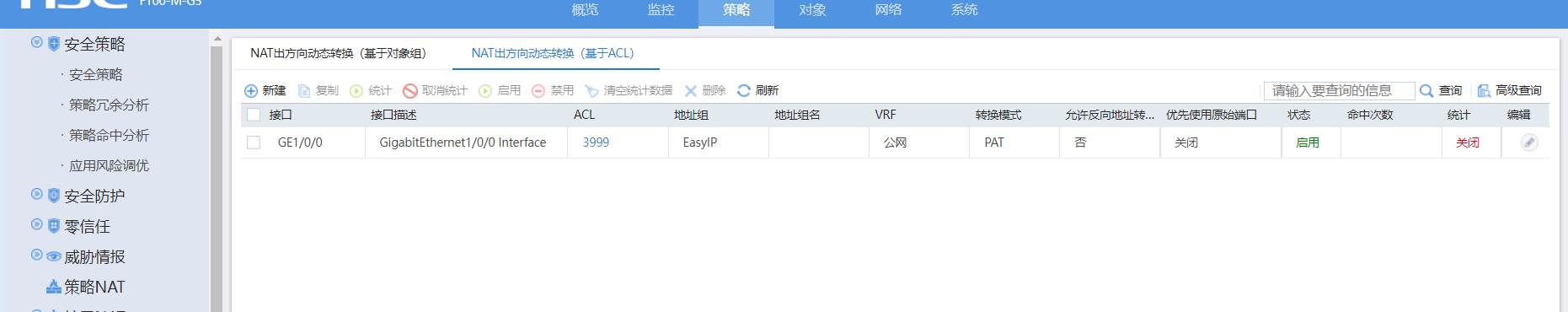

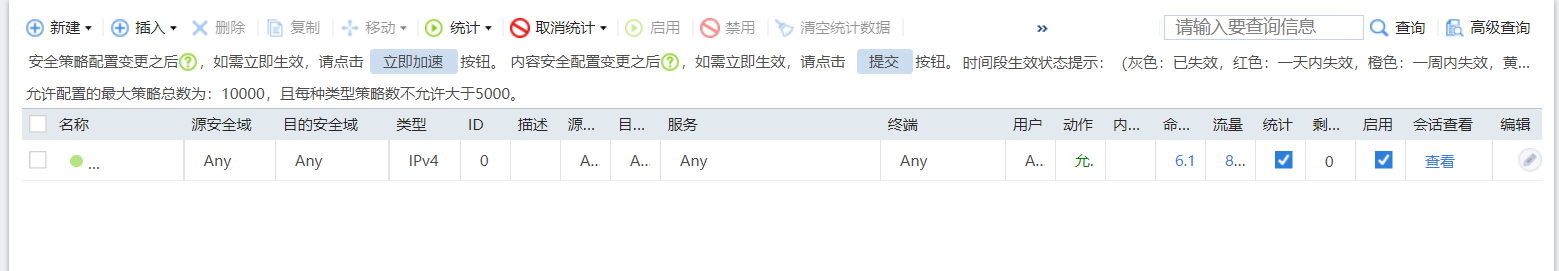

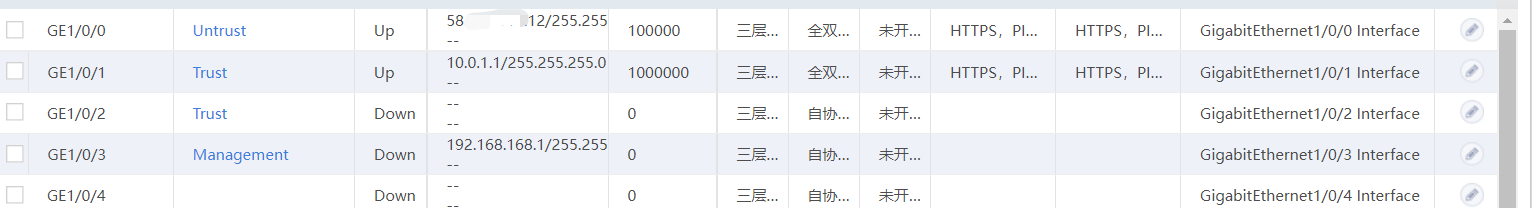

第一步配置：先配置好各自设备基本联网，接口，NAT，路由
策略。
第二步：配置苏州总部为ipsec中心节点

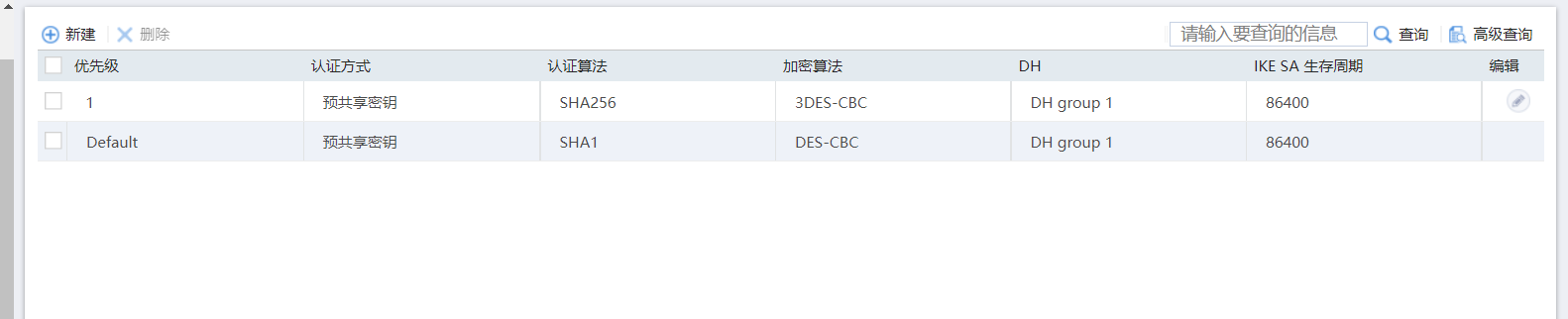

1,新建一个ike协商方式，三台设备都一样，同样配置

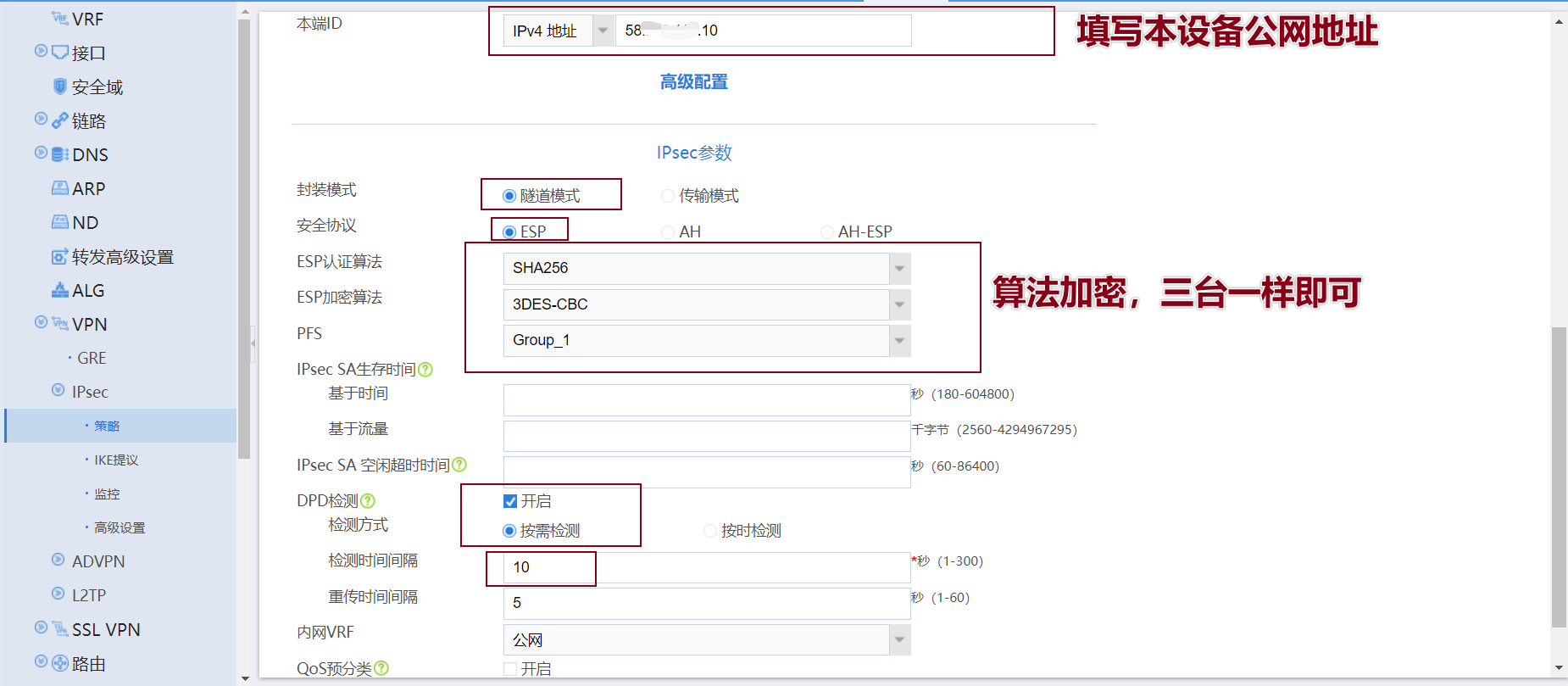

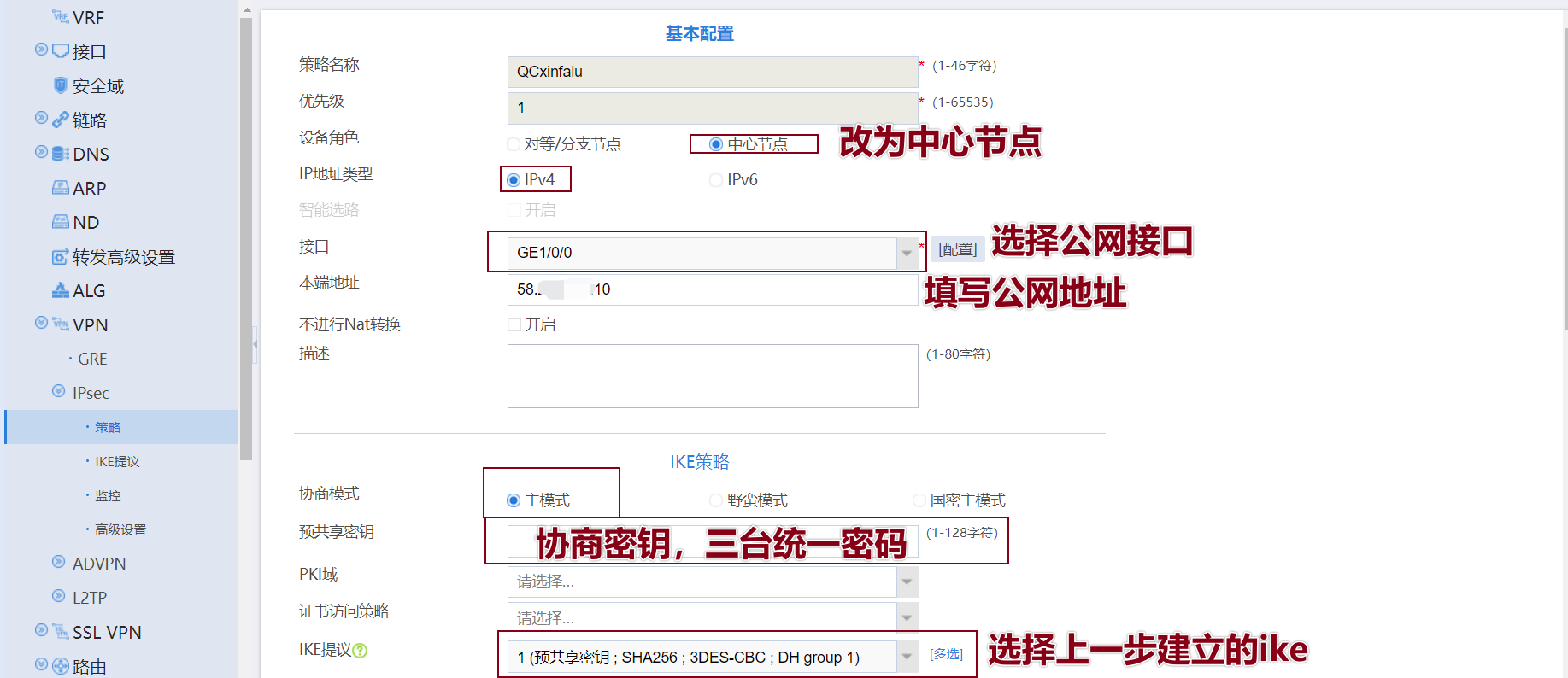

2，建立ipsec中心策略
3，这一步往往都是忽略的一步，导致隧道能建立起来，业务不通，通过ipsec的流量是不需要经过NAT转换的，如果不配置这一条，将出现流量被NAT转换，从而导致业务不通。

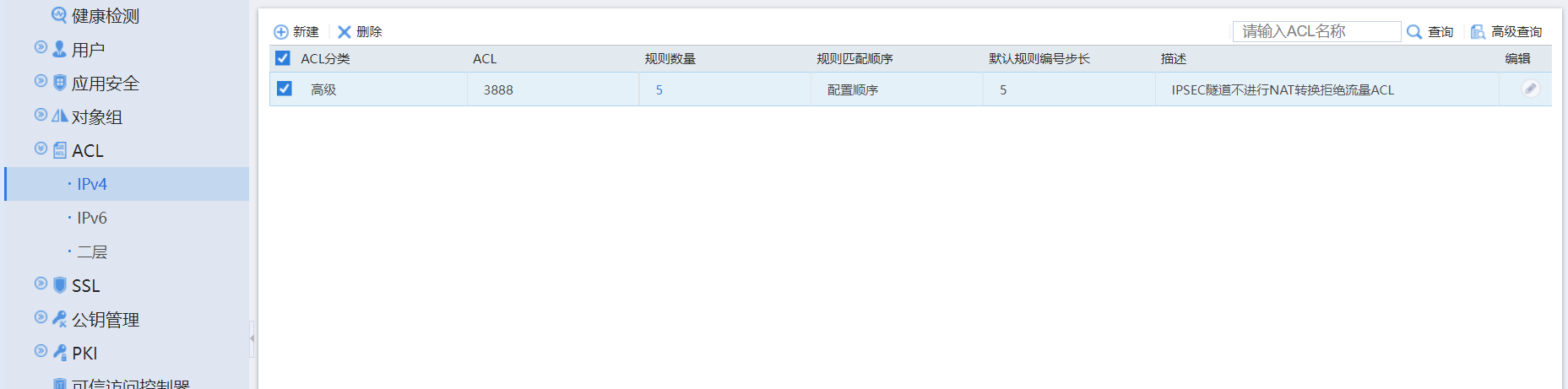

建立高级ACL3888

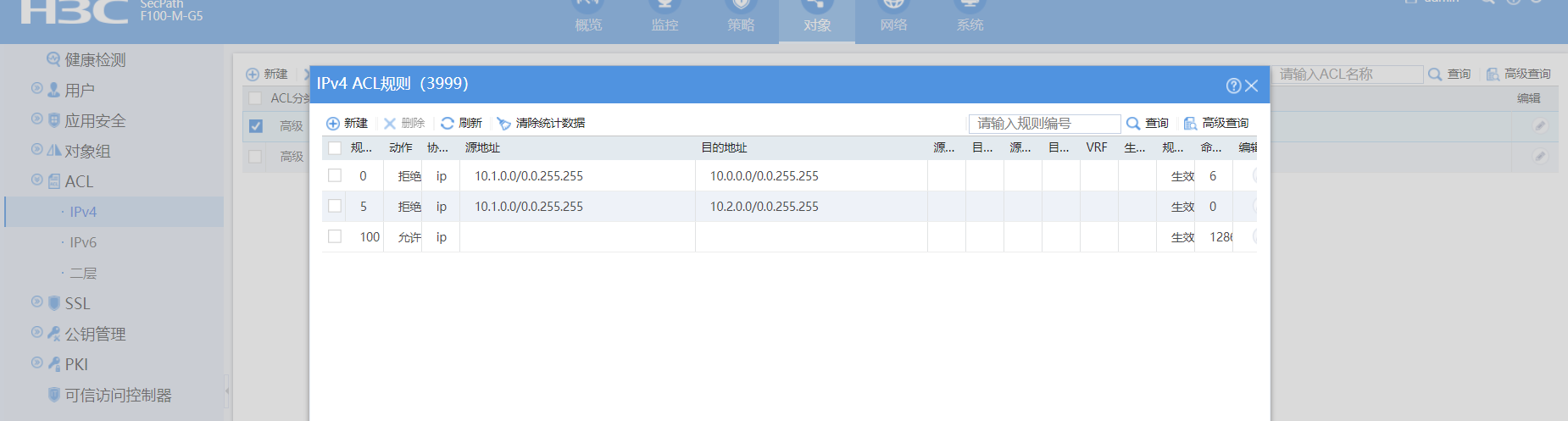

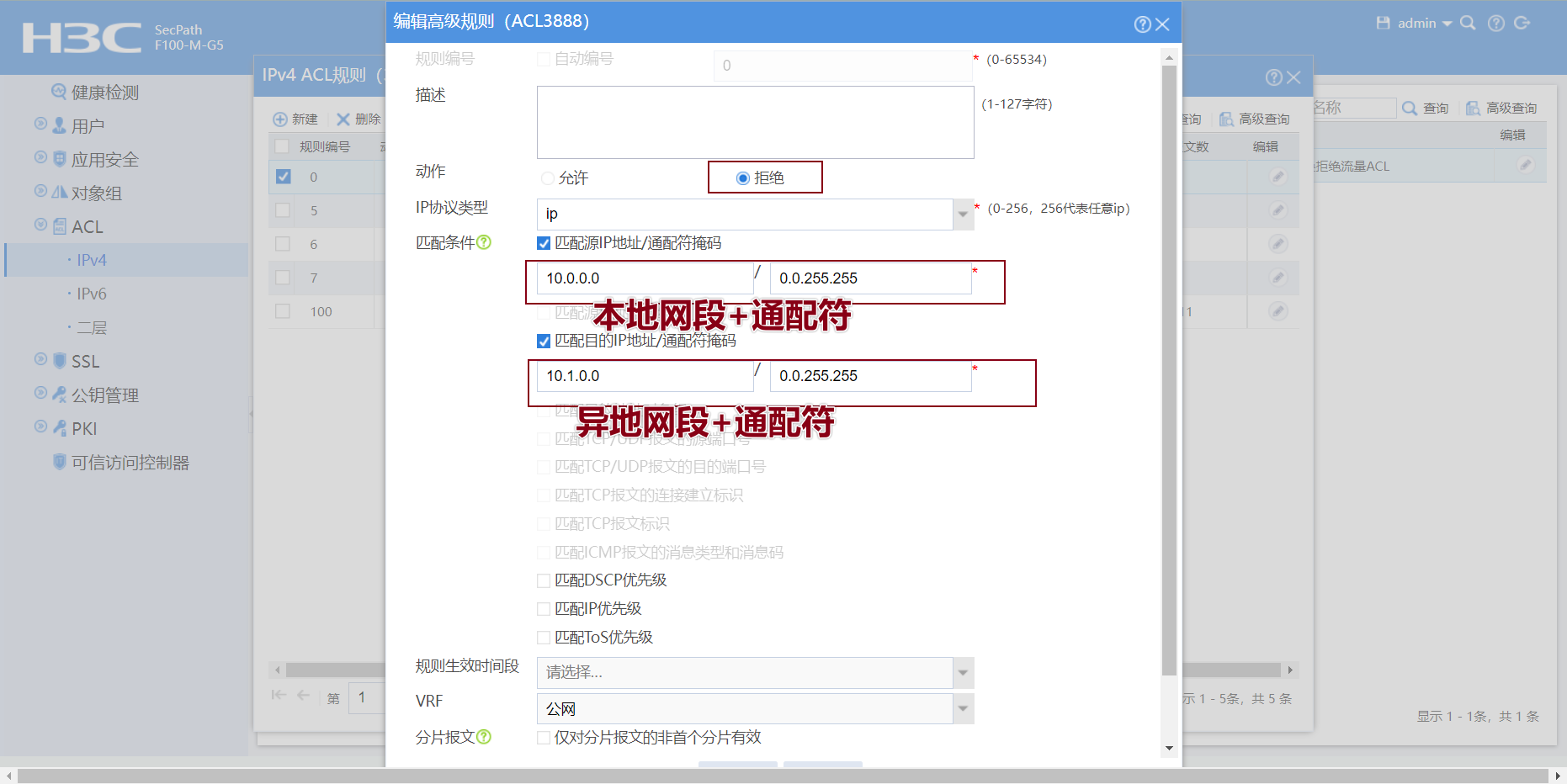

建立策略条目
策略条目中，源地址为本地网络地址，目的地址为对端网络地址，如果多个分部之间，都需要配置上去，包括两个分部之间的匹配条件。
策略中最后一条为允许放行其它条目，否则正常上网将不可用。

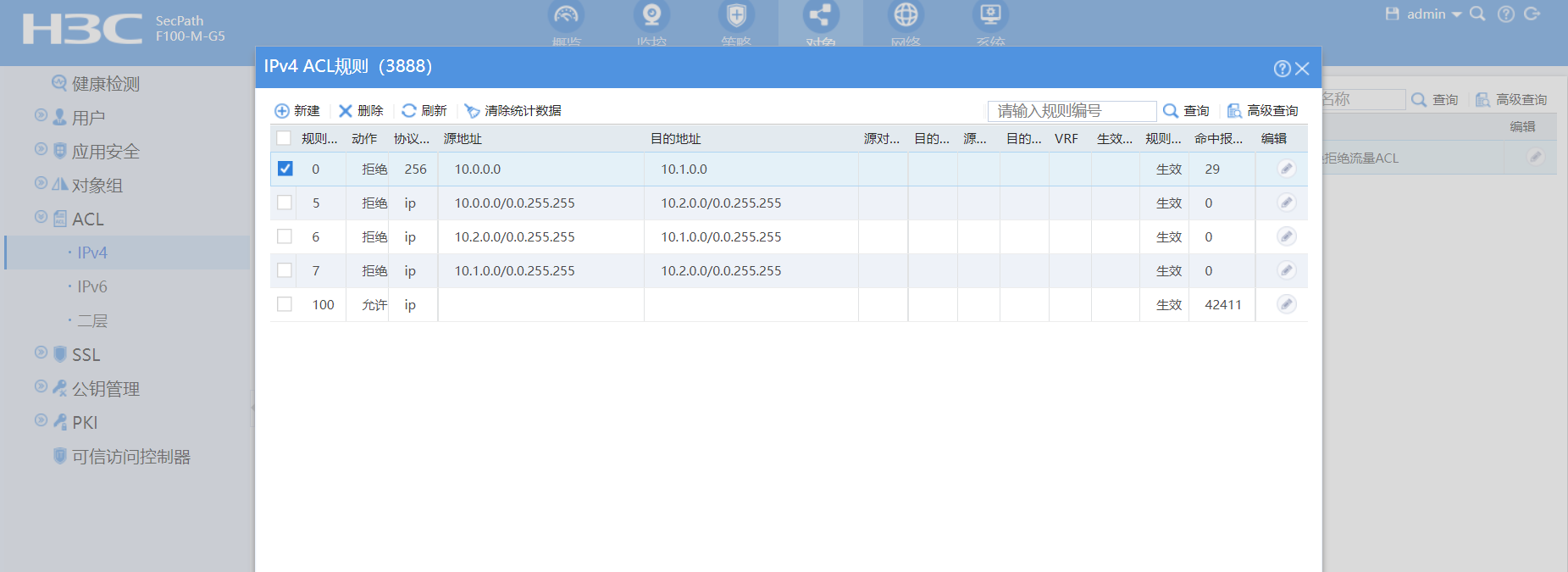

最终结果展示

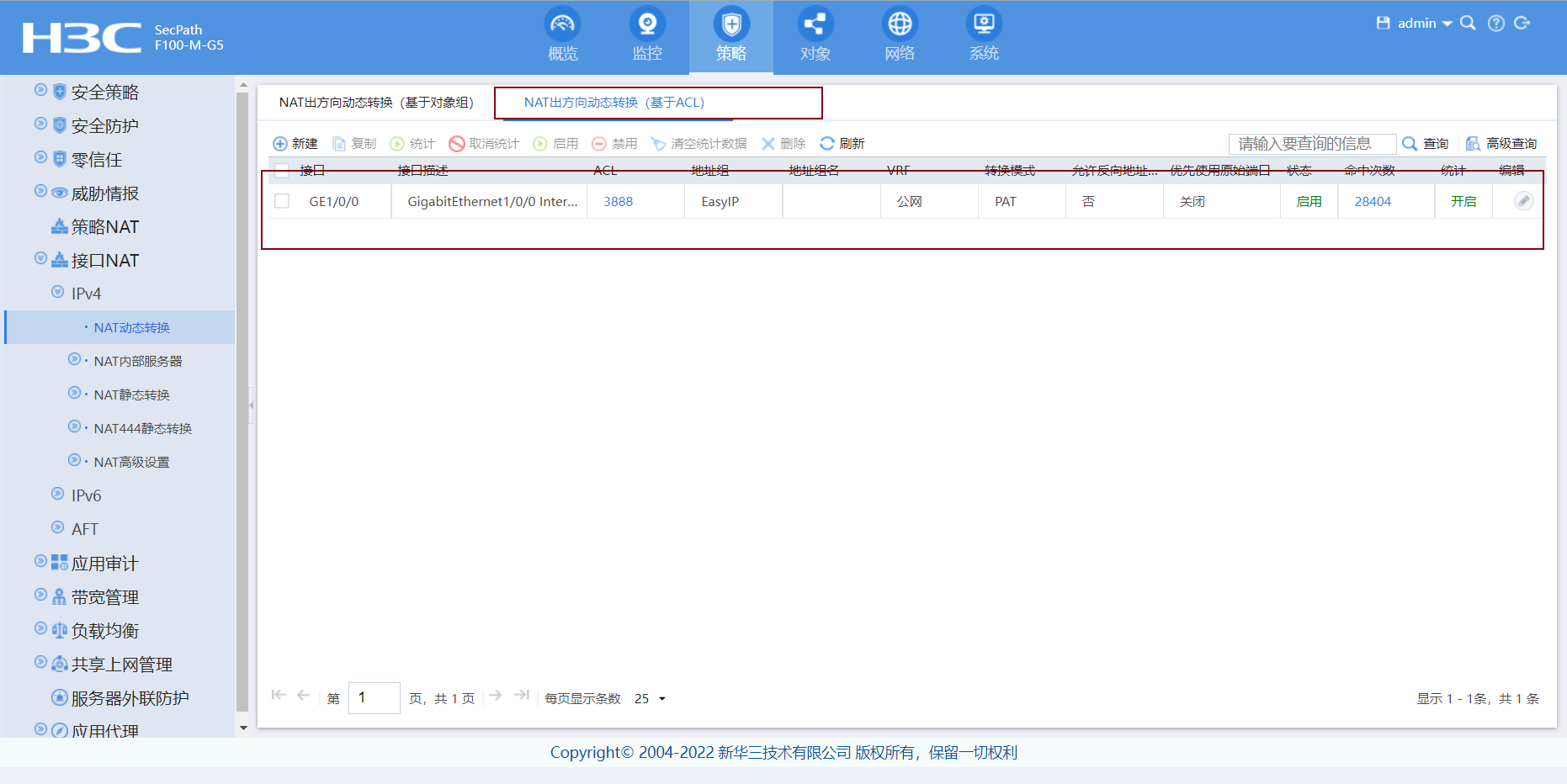

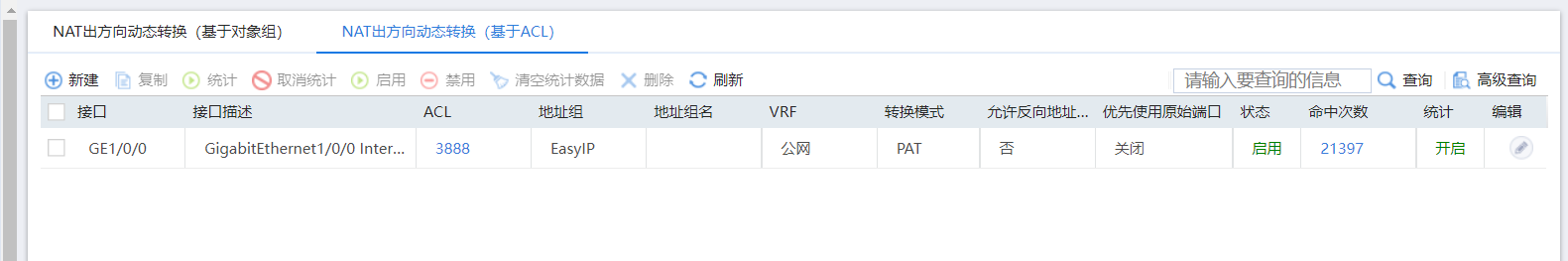

将其应用到接口下
上述总部中心节点配置完成
第二步：配置分支节点上海节点
配置分支节点和总部类似，些许变化

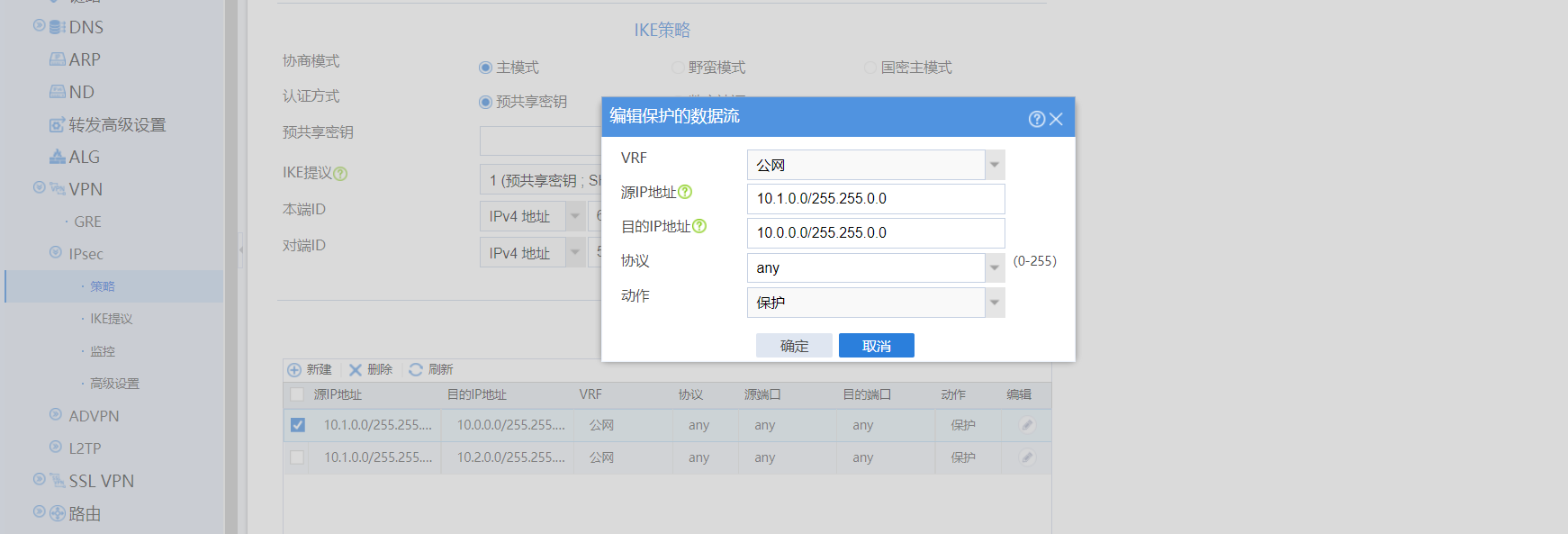

建立好保护流
其它配置一样不在列举

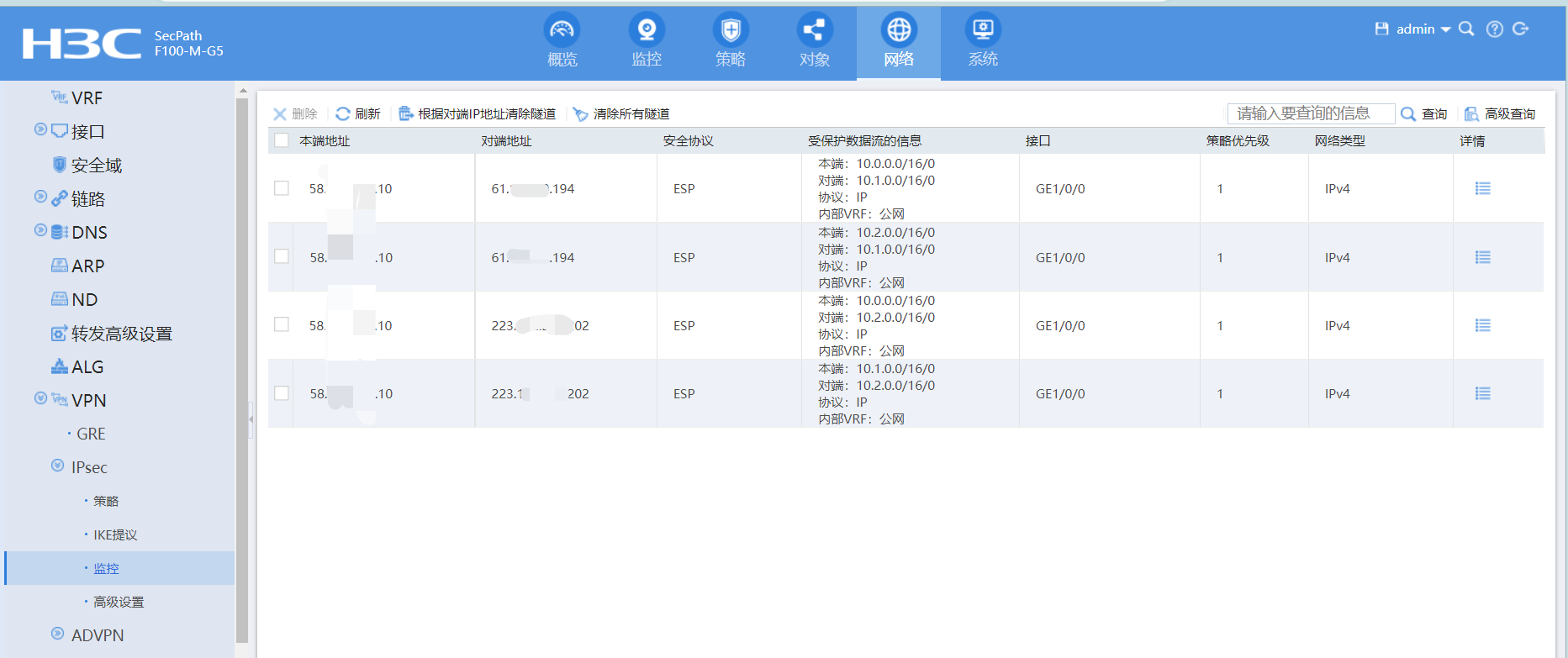

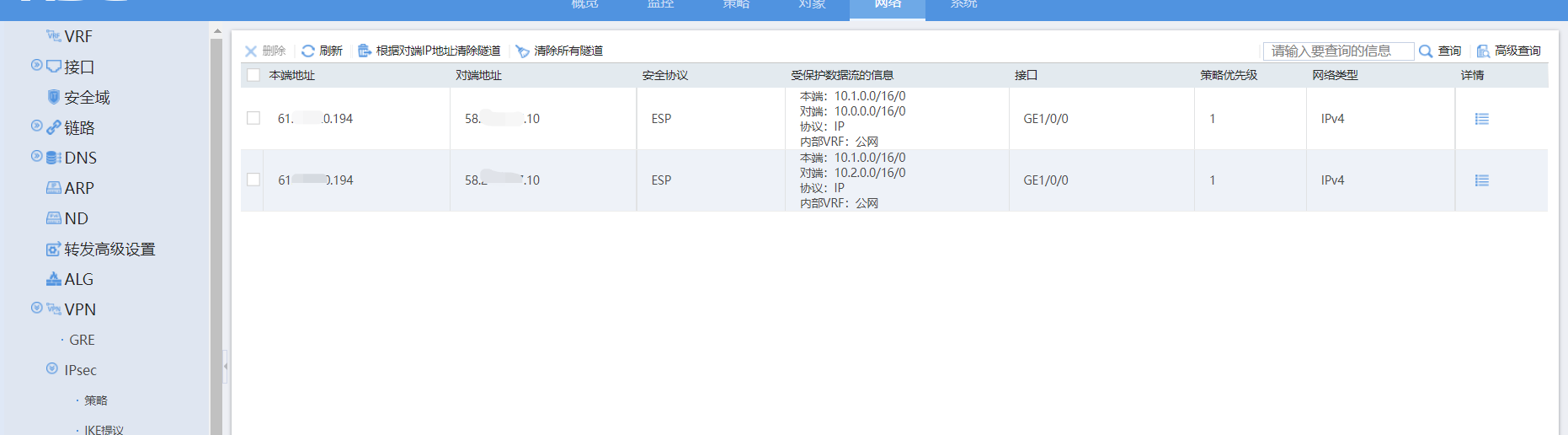

最后在监控一栏，查看是否隧道已经建立起来

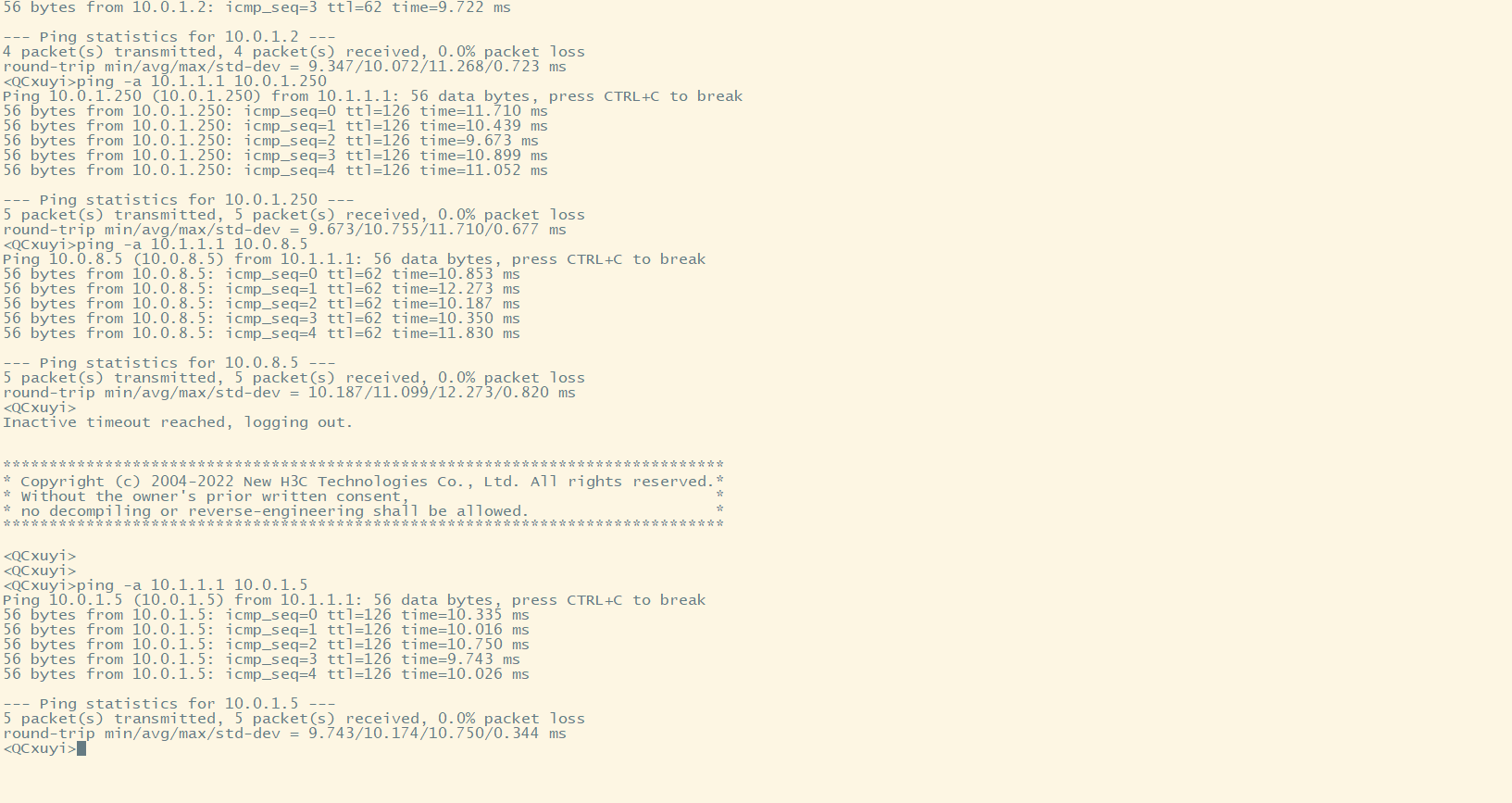

最后在通过PIng检查是否两边已通
