高级vlan技术QinQ的应用，配置+案例

QinQ来源背景：

随着以太网技术在网络中的大量部署，利用VLAN对用户进行隔离和标识受到很大限制。因为IEEE802.1Q中定义的VLAN Tag域只有12个比特，仅能表示4096个VLAN，无法满足

城域以太网中标识大量用户的需求，于是QinQ技术应运而生。

QinQ（802.1Q in 802.1Q）技术是一项扩展VLAN空间的技术，通过在802.1Q标签报文的基础上再增加一层802.1Q的Tag来达到扩展VLAN空间的功能。

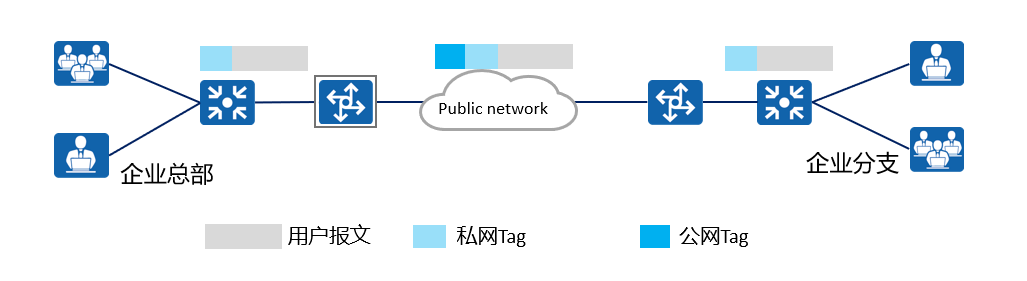

如下图所示用户报文在公网上传递时携带了两层Tag，内层是私网Tag，外层是公网Tag。

QinQ用途：

1，该技术主要用于运营商在城域网中的使用，用来隔离大量的企业网络，企业网中使用没有太多意义。

华三H3C这个链接有详细描述http://www.h3c.com/cn/d_201312/807738_30005_0.htm

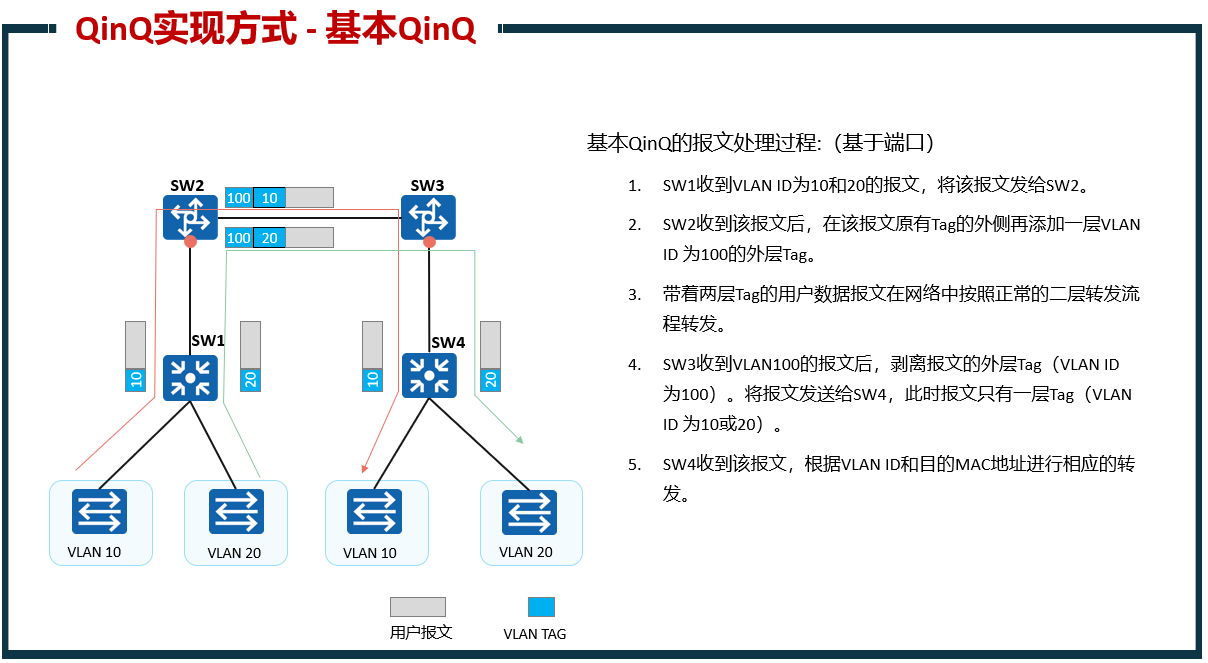

QinQ的实现原理

两个跨公网的设备之间vlan传递，可以采用QinQ技术，QinQ会包含两层vlan tag标识，分别是内网的tag和外网的tag。

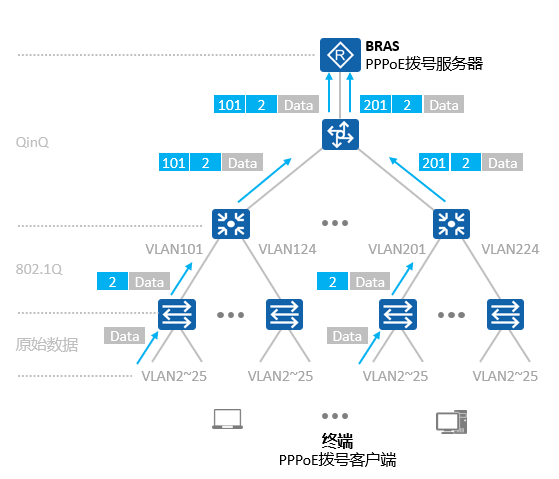

应用场景

需求：

单个终端用户可溯源。

每个终端一个独立的二层广播域，最大限度地限制BUM流量对网络造成的影响。

终端用户到BRAS设备之间二层互通，匹配PPPoE等认证需求。

解决方案：

接入交换机为每个下行端口划分一个独立的VLAN。

接入交换机将用户的原始数据转发给汇聚交换机时打上一层802.1Q标记。

汇聚交换机部署QinQ，为每个下行接口分配一个独立的VLAN（每台接入交换机都对应一个唯一的VLAN），将数据打上第二层标记，然后将流量送往核心交换机。

核心交换机将流量透传给BRAS设备，由其执行QinQ解封装。

配置命令：

1：配置当前接口为dot1q-tunnel

Huawei-GigabitEthernet0/0/1] port link-type dot1q-tunnel

2：启用接口VLAN转换功能

[Huawei-GigabitEthernet0/0/1] qinq vlan-translation enable

3：配置灵活QinQ

[Huawei-GigabitEthernet0/0/1] port vlan-stacking vlan 20 stack-vlan 30 remark-8021p

配置不同的内层VLAN叠加不同的外层VLAN，缺省情况下，外层VLAN优先级与内层VLAN优先级保持一致。

配置举例：基本QinQ

实验要求：

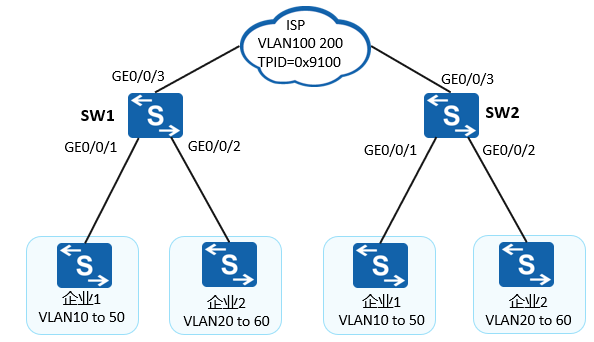

企业1与企业2接入同一个ISP网络，并使用了重叠的VLAN空间。

ISP通过QinQ技术，实现同一个企业的不同站点之间的数据交互。

为企业1规划的VLAN ID为100，为企业2规划的VLAN ID为200。

配置命令

SW1下：

[SW1] vlan batch 100 200
[SW1] interface GigabitEthernet 0/0/1

[SW1-GigabitEthernet0/0/1] port link-type dot1q-tunnel
[SW1 -GigabitEthernet0/0/1] port default vlan 100  ## 配置GE0/0/1外层TAG为100
[SW1] interface GigabitEthernet 0/0/2

[SW1-GigabitEthernet0/0/2] port link-type dot1q-tunnel
[SW1-GigabitEthernet0/0/2] port default vlan 200 ## 配置GE0/0/2外层TAG为200
[SW1] interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3] port link-type trunk
[SW1-GigabitEthernet0/0/3] port trunk allow-pass vlan 100 200

[SW1-GigabitEthernet0/0/3] qinq protocol 9100 ## 配置外层VLAN tag的TPID值

配置举例：灵活QinQ

实验要求：

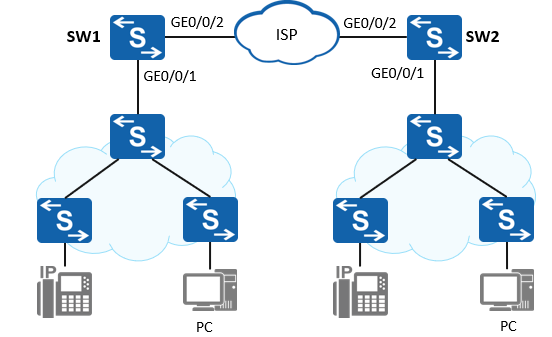

上网用户和VoIP用户通过SW1和SW2接入ISP网络，通过ISP的网络互相通信；企业为PC分配的内部VLAN为100，为VoIP电话分配的内部VLAN为300。

上网用户和VoIP用户分别以VLAN2和VLAN3通过ISP网络。

配置命令：

SW1下：

[SW1] vlan batch 2 3
[SW1] interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1] port link-type hybrid
[SW1-GigabitEthernet0/0/1] port hybrid untagged vlan 2 3
[SW1-GigabitEthernet0/0/1] qinq vlan-translation enable
[SW1-GigabitEthernet0/0/1] port vlan-stacking vlan 100 stack-vlan 2
[SW1-GigabitEthernet0/0/1] port vlan-stacking vlan 300 stack-vlan 3
[SW1-GigabitEthernet0/0/1] quit
[SW1] interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2] port link-type trunk
[SW1-GigabitEthernet0/0/2] port trunk allow-pass vlan 2 3
[SW1-GigabitEthernet0/0/2] quit

SW2和SW1类似配置，不在敖述
