动态路由协议OSPF(第一段，基础认识)

OSPF介绍：

对于网络中所有的路由器而言，路由器并不知道网络的拓扑结构，只是单纯的知道去往某个目的地，开销有多大。

如果网络规模较大，冗余较多，这时静态路由在配置时很容易出错，并且后续维护极其麻烦，可能连续要改好几台设备，其次路由条目过多难以维护。 因此OSPF就可以解决这类问题，OSPF只是一种，OSPF简称开放最短路径优先协议，类似还有ISIS,RIP；

OSPF工作原理：

每个配置OSPF的路由器，都会把自身可以的网段和IP通告给其他参与OSPF协议的路由器，以此路由器之间相互学习对方的路由路由条目，从而使每台路由都能清楚的知道网络拓扑结构，形成各自的路由表，一个源地址在OSPF网络环境中，访问目的地地址，路由器通过OSPF协议自动计算和添加相应路由条目，从而使得维护成本大大降低，使得路由条目自行维护各自的路由表。

OSPF中的名词解析：

LSA链路状态通告：运行链路状态路由协议的路由器之间首先会建立邻居关系，然后彼此之间开始交互LSA（Link State Advertisement，链路状态通告），

LSA描述了路由器接口的状态信息，例如接口的开销、连接的对象等。。

LSDB链路状态数据库：每台路由器都会产生LSA，路由器将接收到的LSA放入自己的LSDB（Link State DataBase，链路状态数据库）。路由器通过对LSDB中所存储的LSA进行解析，进而了解全网拓扑。

SPF计算：每台路由器基于LSDB，使用SPF（Shortest Path First，最短路径优先）算法进行计算。每台路由器都计算出一棵以自己为根的、无环的、拥有最短路径的“树”。有了这棵“树”，路由器就已经知道了到达所有网段的优选路径。

Version 2（RFC2328）：针对IPV4协议使用OSPF

Version 3（RFC2740）：针对IPv6协议使用OSPF

Router ID：用于在自治系统中唯一标识一台运行OSPF的路由器，它是一个32位的无符号整数。

Area区域：简单理解就是一个组，这个组可以包含指定的网段和IP

Cost开销：即花费，每个激活的OSPF接口都会维护一个Cost值，每条路由条目的Cost值，是该路径上经过的每个出接口的总和，以此来确定那条路由是去往目的地最近的。

三大表项之OSPF邻居表：即每台运行OSPF的路由器都会相互建立邻居关系。

三大表项之LSDB链路数据库表：即路由通告信息LSA的数据库。

三大表项之OSPF路由表：即每台运行OSPF协议的设备通过LSDB计算出的路由表。

DR：当多个路由器运行OSPF协议时，和生活中一样，如果人人以自己为中心，那么社会就会乱套，总要有一个管理者，DR的角色就是成为参与OSPF协议的领导者。领导者负责维护邻居关系和LSA的同步。

BDR：当DR领导者挂了，BDR就会接替该位置。从事DR一样的工作，是一种冗余。

ABR：ABR为area border router的缩写 释义：区域边界路由器，用于将一个或多个OSPF区域边界上、将这些区域连接到主干网络的路由器

ASBR：ASBR为Autonomous System Boundary Router的缩写  释义：自治系统边界路由器。只要一台运行OSPF的路由器引入了外部的其他路由协议，该设备称为ASBR路由器；

Metric值：就是Cost值，OSPF依据该值来选路，Metric值参考值10^8/带宽=100M/接口带宽

stub末梢区：参考这里清爽些，(19条消息) ospf末梢区域详解_逢花带雨的博客-CSDN博客_ospf末梢区域

Totally stub（完全末梢区域）：(19条消息) ospf末梢区域详解_逢花带雨的博客-CSDN博客_ospf末梢区域

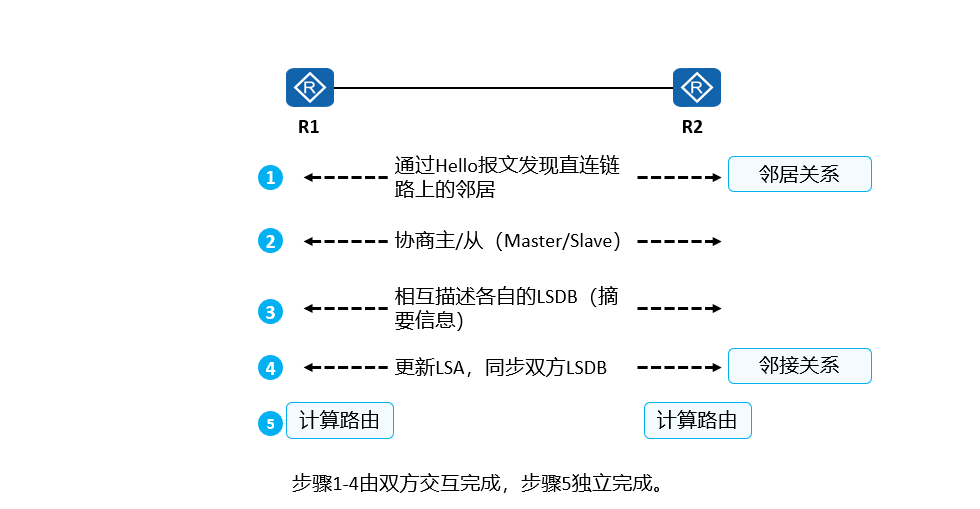

工作过程概览图：

DR与BDR的选举过程：

DR/BDR的选举是非抢占式的。

DR/BDR的选举是基于接口的。

接口的DR优先级越大越优先。

接口的DR优先级相等时，Router ID越大越优先。

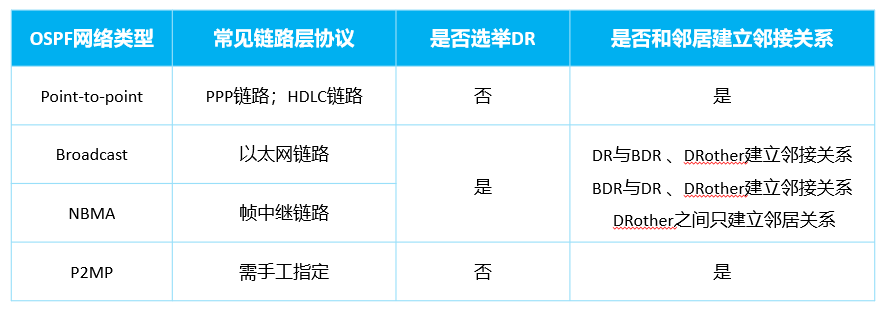

不是所有的网络类型都会选举DR/BDR，点对点PTP网络，点对多点PTMP就不需要选举DR，BDR，只有Broadcast广播网络，NBMA非广播多路访问网络是需要选举DR,BDR的。
