STP为已经过时的技术，这里作为学习参考使用，配置建议从MSTP下手或者RSTP。
参考命令：
1：配置STP的工作模式为STP
[Huawei] stp mode stp ##工作模式有stp,rstp,mstp，华为默认工作在mstp
2：配置根桥（非必要配置，不配置交换机自动协商选举）
[Huawei] stp root primary ##在定为根桥的设备上，设置该设备为根桥。配置后该设备优先级数值自动为0，并且不能更改设备优先级。
配置根桥的作用在于让指定的设备成为stp树根，以此为中心计算路径
3：配置备桥（非必要配置，不配置交换机自动协商选举）
[Huawei] stp root secondary ## 在定为备桥的设备上，设置该设备为备桥。配置后该设备优先级数值为4096，并且不能更改设备优先级
配置备桥的作用在于一旦根桥挂了，备桥立即顶上
4：配置交换机的STP优先级（非必要配置）
[Huawei] stp priority 32768 ## 缺省情况下，交换机的优先级取值是32768，梯增值为4096
交换机的stp优先级：主要作用在于stp选举根桥或者对交换机的优先级排序，优先级比小，最小的成为根桥，上述stp root primary，其本质为stp priority 0，备桥stp priority 4096
5：配置接口优先级（非必要配置）
[Huawei-interface] stp priority 128 ## 设置当前接口的优先级为128。递增值16，范围0-255，比小
接口优先级：在多个链路上，可通过手工干预接口优先级，优先从指定端口转发数据
6：配置接口路径开销（非必要配置）
[Huawei-GigabitEthernet0/0/1] stp cost 20000 ## 设置该接口的开销为20000

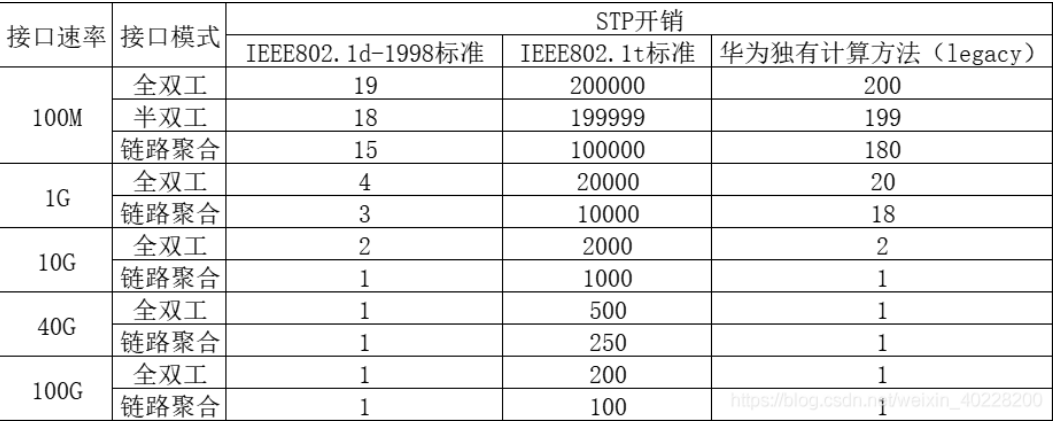

开销用于路径计算，从一个接口发送数据到另一个数据接受端，每通过一个接口会累加该接口的花费，越小越优先，下图为相应接口默认标注
7：启用STP/RSTP/MSTP
[Huawei] stp enable ##启用stp服务
8：查看配置后的选举状态
display stp brief
简单一个配置举例：

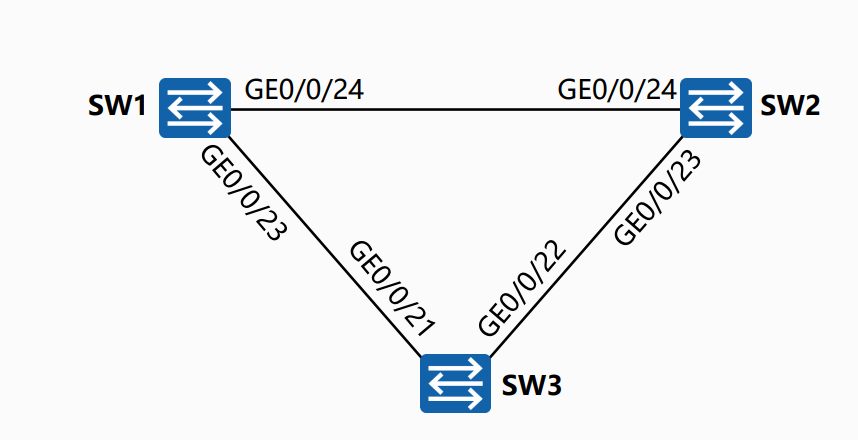

在下图三台交换机上部署STP，以便消除网络中的二层环路。
通过配置，将SW1指定为根桥，并使SW3的GE0/0/22接口被STP阻塞。
配置步骤：
SW1上配置：
[SW1]stp mode stp [SW1] stp enable [SW1] stp priority 0
SW2上配置：
[SW2] stp mode stp [SW2] stp enable
SW3上配置
[SW2] stp priority 4096 [SW3] stp mode stp [SW3] stp enable
最后在每台交换机上查看配置和状态
display stp brief
