RSTP为已经过时的技术，单生成树协议，在STP的基础上解决了收敛速度慢的问题，这里作为学习参考使用，配置建议从MSTP下手
参考命令：
1：配置STP的工作模式为RSTP
[Huawei] stp mode rstp ##工作模式有stp,rstp,mstp，华为默认工作在mstp
2：配置根桥（非必要配置，不配置交换机自动协商选举）
[Huawei] stp root primary ##在定为根桥的设备上，设置该设备为根桥。配置后该设备优先级数值自动为0，并且不能更改设备优先级。
a
配置根桥的作用在于让指定的设备成为stp树根，以此为中心计算路径
3：配置备桥（非必要配置，不配置交换机自动协商选举）
[Huawei] stp root secondary ## 在定为备桥的设备上，设置该设备为备桥。配置后该设备优先级数值为4096，并且不能更改设备优先级
配置备桥的作用在于一旦根桥挂了，备桥立即顶上
4：配置交换机的STP优先级（非必要配置）
[Huawei] stp priority 32768 ## 缺省情况下，交换机的优先级取值是32768，梯增值为4096
交换机的stp优先级：主要作用在于stp选举根桥或者对交换机的优先级排序，优先级比小，最小的成为根桥，上述stp root primary，其本质为stp priority 0，备桥stp priority 4096
5：配置接口优先级（非必要配置）
[Huawei-interface] stp priority 128 ## 设置当前接口的优先级为128。递增值16，范围0-255，比小
接口优先级：在多个链路上，可通过手工干预接口优先级，优先从指定端口转发数据
6：配置接口路径开销（非必要配置）
[Huawei] stp pathcost-standard dot1d ## 计算模式包括{ dot1d-1998 | dot1t | legacy }默认dot1d,即下图中的计算依据
[Huawei-GigabitEthernet0/0/1] stp cost 20000 ## 设置该接口的开销为20000开销用于路径计算，从一个接口发送数据到另一个数据接受端，每通过一个接口会累加该接口的花费，越小越优先，下图为相应接口默认标注
配置接口路径开销计算方法。缺省情况下，路径开销值的计算方法为IEEE 802.1t（dot1t）标准方法。
同一网络内所有交换机的接口路径开销应使用相同的计算方法。
7：启用STP/RSTP/MSTP
[Huawei] stp enable ##启用stp服务
8：配置边缘端口
[Huawei-GigabitEthernet0/0/1] stp edged-port enable ## 在与非交换机连接的接口下，启用边缘接口，主要连接终端使用
边缘端口：边缘端口不发送bpdu，不参与STP计算，一般用于连接终端的接口，有助于加快连接速度，减轻交换机压力
9：配置BPDU保护
[Huawei] stp bpdu-protection ## 在全局下开启STP报文保护
BPDU:是交换机STP计算时，发送的STP报文，正确的保护BPDU，有助于防止恶意利用BPDU破坏网络稳定，缺省情况下处于禁用状态。
10：配置根保护
[Huawei-GigabitEthernet0/0/1] stp root-protection ## 在根接口下开启根保护
当端口的角色是指定端口时，配置的根保护功能才生效。配置了根保护的端口，不可以配置环路保护。
11：配置环路保护
[Huawei-GigabitEthernet0/0/1] stp loop-protection ## 在根端口或备份端口下开启环路保护
12：配置TC保护
[Huawei] stp tc-protection interval 30 ## 当拓扑发生变化时，多久处理阈值时间。 [Huawei] stp tc-protection threshold 5 ## 用来配置设备在收到拓扑变化报文后，单位时间内处理拓扑变化报文并立即刷新转发表项的阈值。
TC：在运行生成树协议的二层网络中，设备在接收到拓扑变化报文后，会执行MAC地址表项和ARP表项的删除操作，如果频繁操作则会对CPU的冲击很大，可能造成CPU占用率过高。
执行命令stp tc-protection启用防拓扑变化攻击功能后，通过执行stp tc-protection interval命令设置设备处理最大数量的拓扑变化报文所需的时间，在interval-value时间内，交换设备只会处理阈值指定的次数。对于其他超出阈值的拓扑变化报文，定时器到期后设备只对其统一处理一次。这样可以避免频繁的删除MAC地址表项和ARP表项，从而达到保护设备的目的。
13：查看配置后的选举状态
display stp brief
简单一个配置举例：

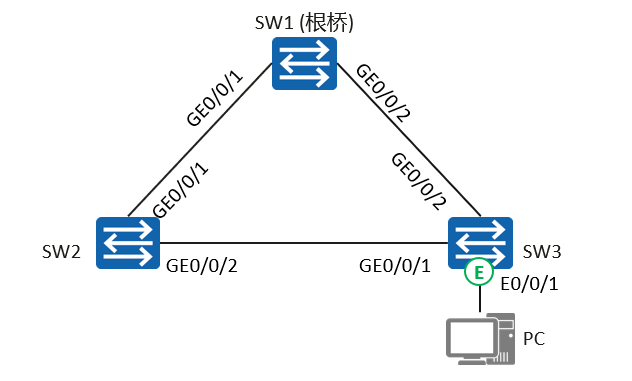

在上述三台交换机上部署RSTP，以便消除网络中的二层环路。
通过配置实现：
将SW1指定为根桥，SW2为备份根桥。
与PC相连的端口不参与RSTP计算，将其设置为边缘端口。
配置根保护和BPDU保护功能，实现对设备或链路的保护。
配置步骤：
SW1上配置：
[SW1] stp mode rstp [SW1] stp enable [SW1] stp root primary ## 根桥 [SW1-GigabitEthernet0/0/1] stp root-protection ## 开启该接口下根保护 [SW1-GigabitEthernet0/0/2] stp root-protection
SW2上配置：
[SW2] stp mode rstp [SW2] stp enable [SW2] stp root secondary ## 备桥
SW3上配置
[SW3] stp mode rstp [SW3] stp enable [SW3-Ethernet0/0/1] stp edged-port enable ## 接入PC的机器开启边缘端口 [SW3] stp bpdu-protection ## 因为sw3上存在pc,有不可预测的BPDU欺诈，因此在该交换机上需要开启BPDU保护
最后在每台交换机上查看配置和状态
display stp brief
