MSTP为华为交换机的默认STP协议，MSTP在经过STP/RSTP进行演化后，提出了多生成协议树，提高了收敛速度，解决了负载均衡。
参考命令：
1：配置STP的工作模式为MSTP
[Huawei] stp mode mstp ##工作模式有stp,rstp,mstp，华为默认工作在mstp
2：进入MST视图域
[Huawei] stp region-configuration [Huawei-mst-region]
3：配置MST域名
[Huawei-mst-region] region-name huawei.com ## 配置MST的域名为huawei.com,缺省情况下，MST域名等于交换设备的桥MAC地址。
4：绑定VLAN与实例关系
[Huawei-mst-region] instance 1 vlan 10-50 ## 将vlan10-50绑定到实例1上，缺省情况，vlan全部位于0上。0即为兼容stp/rstp的实例
5：配置修订级别（非必要配置）
[Huawei-mst-region] revision-level 2 ## 默认为0级，修改为2级
在域名和VLAN映射表相同的情况下，可通过执行命令revision-level配置修订级别，从而区分不同的MST域（每个独立均成为MST域）。
6：激活生效域内的配置
[Huawei-mst-region] active region-configuration
7：配置根桥（非必要配置，不配置交换机自动协商选举）
[Huawei] stp root primary ##在定为根桥的设备上，设置该设备为根桥。配置后该设备优先级数值自动为0，并且不能更改设备优先级。
配置根桥的作用在于让指定的设备成为stp树根，以此为中心计算路径
8：配置备桥（非必要配置，不配置交换机自动协商选举）
[Huawei] stp root secondary ## 在定为备桥的设备上，设置该设备为备桥。配置后该设备优先级数值为4096，并且不能更改设备优先级
配置备桥的作用在于一旦根桥挂了，备桥立即顶上
9：配置交换机的STP优先级（非必要配置）
[Huawei]stp instance 1 priority 32768 ## 配置指定生成树实例1下的优先级为32768，缺省情况下，交换机的优先级取值是32768，梯增值为4096
交换机的stp优先级：主要作用在于stp选举根桥或者对交换机的优先级排序，优先级比小，最小的成为根桥，上述stp root primary，其本质为stp priority 0，备桥stp priority 4096
10：端口在指定实例中的优先级（非必要配置）
[Huawei-GigabitEthernet0/0/1] stp instance 1 port priority 128 ## 默认为128，递增值为16
11：配置接口路径开销（非必要配置）
[Huawei] stp pathcost-standard dot1d ## 计算模式包括{ dot1d-1998 | dot1t | legacy }默认dot1d,即下图中的计算依据
[Huawei-GigabitEthernet0/0/1] stp instance 1 cost 20000 ## 设置该接口的开销为20000开销用于路径计算，从一个接口发送数据到另一个数据接受端，每通过一个接口会累加该接口的花费，越小越优先，下图为相应接口默认标注
配置接口路径开销计算方法。缺省情况下，路径开销值的计算方法为IEEE 802.1t（dot1t）标准方法。
同一网络内所有交换机的接口路径开销应使用相同的计算方法。
12：启用STP/RSTP/MSTP
[Huawei] stp enable ##启用stp服务
13：配置边缘端口（非必要配置）
[Huawei-GigabitEthernet0/0/1] stp edged-port enable ## 在与非交换机连接的接口下，启用边缘接口，主要连接终端使用
边缘端口：边缘端口不发送bpdu，不参与STP计算，一般用于连接终端的接口，有助于加快连接速度，减轻交换机压力
14：配置BPDU保护（非必要配置）
[Huawei] stp bpdu-protection ## 在全局下开启STP报文保护
BPDU:是交换机STP计算时，发送的STP报文，正确的保护BPDU，有助于防止恶意利用BPDU破坏网络稳定，缺省情况下处于禁用状态。
15：配置根保护（非必要配置）
[Huawei-GigabitEthernet0/0/1] stp root-protection ## 在根接口下开启根保护
当端口的角色是指定端口时，配置的根保护功能才生效。配置了根保护的端口，不可以配置环路保护。
16：配置环路保护（非必要配置）
[Huawei-GigabitEthernet0/0/1] stp loop-protection ## 在根端口或备份端口下开启环路保护
17：配置TC保护（非必要配置）
[Huawei] stp tc-protection interval 30 ## 当拓扑发生变化时，多久处理阈值时间。 [Huawei] stp tc-protection threshold 5 ## 用来配置设备在收到拓扑变化报文后，单位时间内处理拓扑变化报文并立即刷新转发表项的阈值。
TC：在运行生成树协议的二层网络中，设备在接收到拓扑变化报文后，会执行MAC地址表项和ARP表项的删除操作，如果频繁操作则会对CPU的冲击很大，可能造成CPU占用率过高。
执行命令stp tc-protection启用防拓扑变化攻击功能后，通过执行stp tc-protection interval命令设置设备处理最大数量的拓扑变化报文所需的时间，在interval-value时间内，交换设备只会处理阈值指定的次数。对于其他超出阈值的拓扑变化报文，定时器到期后设备只对其统一处理一次。这样可以避免频繁的删除MAC地址表项和ARP表项，从而达到保护设备的目的。
18：查看配置后的选举状态
display stp brief
简单一个配置举例：
场景描述：
在一个复杂的网络中，由于冗余备份的需要，网络规划者一般都倾向于在设备之间部署多条物理链路，其中一条作为主用链路，其他作为备份链路，这样就可能形成环路。为此，可以在网络中部署MSTP避免环路。
MSTP可阻塞二层网络中的冗余链路，将网络修剪成树状，达到消除环路的目的。与此同时，通过部署MSTP可以实现不同VLAN流量的负载分担。
通过配置实现：

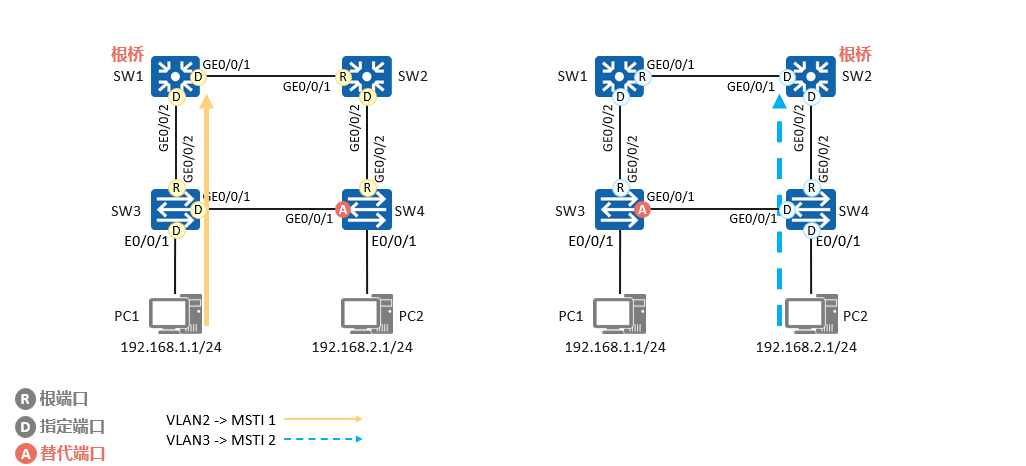

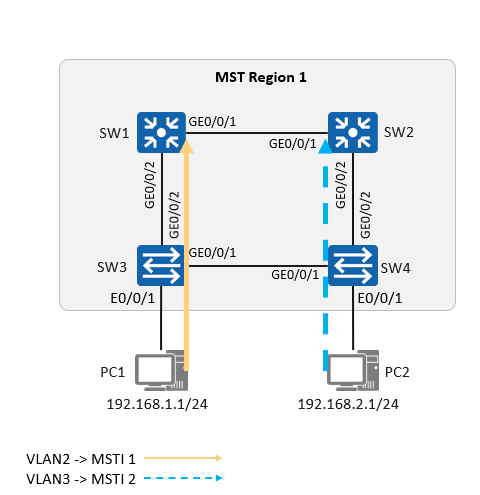

SW1、SW2、SW3和SW4都运行MSTP。
为实现VLAN2和VLAN3的流量负载分担，MSTP引入了多实例。
MSTP可设置VLAN映射表，把VLAN和生成树实例相关联。
与PC相连的端口不用参与MSTP计算，将其设置为边缘端口。
配置步骤：
SW1上配置：
[SW1] vlan batch 2 to 3 [SW1] interface GigabitEthernet 0/0/1 [SW1-GigabitEthernet0/0/1] port link-type trunk [SW1-GigabitEthernet0/0/1] port trunk allow-pass vlan 2 to 3 [SW1-GigabitEthernet0/0/1] quit [SW1] interface GigabitEthernet 0/0/2 [SW1-GigabitEthernet0/0/2] port link-type trunk [SW1-GigabitEthernet0/0/2] port trunk allow-pass vlan 2 to 3 [SW1-GigabitEthernet0/0/2] quit
SW3上配置
[SW3] vlan batch 2 to 3 [SW3] interface GigabitEthernet 0/0/1 [SW3-GigabitEthernet0/0/1] port link-type trunk [SW3-GigabitEthernet0/0/1] port trunk allow-pass vlan 2 to 3 [SW3-GigabitEthernet0/0/1] quit [SW3] interface GigabitEthernet 0/0/2 [SW3-GigabitEthernet0/0/2] port link-type trunk [SW3-GigabitEthernet0/0/2] port trunk allow-pass vlan 2 to 3 [SW3-GigabitEthernet0/0/2] quit [SW3] interface Ethernet 0/0/1 [SW3-Ethernet0/0/1] port link-type access [SW3-Ethernet0/0/1] port default vlan 2 [SW3-Ethernet0/0/1] quit
SW1上配置MST域和VLAN 关系
[SW1] stp region-configuration [SW1-mst-region] region-name 1 [SW1-mst-region] instance 1 vlan 2 [SW1-mst-region] instance 2 vlan 3 [SW1-mst-region] active region-configuration [SW1-mst-region] quit
配置MST1的根桥为SW1,备桥为SW2
[SW1] stp instance 1 root primary [SW2] stp instance 1 root secondary
配置MST2的根桥为SW2,备桥SW1
[SW1] stp instance 2 root secondary [SW2] stp instance 2 root primary
配置接入PC的接口为边缘端口
[SW3] interface Ethernet 0/0/1 [SW3-Ethernet0/0/1] stp edged-port enable [SW3-Ethernet0/0/1] quit

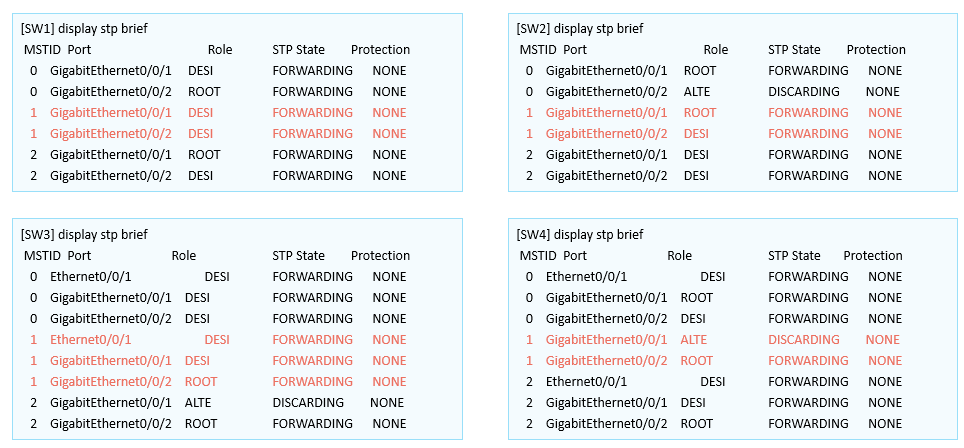

最后在每台交换机上查看配置和状态
display stp brief
