链路聚合：指将多个以太网端口通过聚合合并为一个通道，同时多个端口的接口带宽会进行叠加，由此而提升端口的容量，即使断掉其中一个端口，其余端口依旧可正常运转，是解决网络健壮性最常见的一种技术
参考命令：
1：在交换机上创建接口组
[Huawei] interface eth-trunk 2 ## 创建组id为2的端口组
2：配置链路聚合模式
[Huawei-Eth-Trunk1] mode {lacp | manual load-balance } ## 两端的链路聚合模式要保持一直lacp模式：链路聚合控制协议，在交换机支持的情况下，请使用lacp模式，lacp模式下所有聚合端口均参与流量转发，提高接口利用率
manual load-balance模式：即为手工模式，链路转发需要手工进行配置
3：添加接口到聚合端口（两种添加方式，任选一种）
A:[Huawei-GigabitEthernet0/0/1] eth-trunk 2 ## 在G0/0/1接口下，将G0/0/1接口加入到接口组2 B:[Huawei-Eth-Trunk1] trunkport GigabitEthernet0/0/1 ## 在接口组视图下，将G0/0/1接口加入到接口组2，多个添加G0/0/1 to G0/0/24
3：启用不同速率的接口加入（可选配置）
[Huawei-Eth-Trunk1] mixed-rate link enable ## 开启不同速率接口加入
默认不启用该配置，接口速率有10/100/1000/10G等，一般均以相同速率添加
4：LACP优先级配置（可选配置）
[Huawei] lacp priority 32768 ## 配置优先级为32768
如果存在多个聚合端口组，需要调整相互之间优先级，则需要配置此项，数值类似STP的优先级，默认32768，4096递增值，越小越优先
5：配置接口的LACP优先级
[Huawei-GigabitEthernet0/0/1] lacp priority 32768 ## 当多个端口加入到聚合组后，优先从那个端口转发数据，可以通过此命令配置，比小
在接口视图下配置接口LACP优先级。缺省情况下，接口的LACP优先级是32768。接口优先级取值越小，接口的LACP优先级越高。
只有在接口已经加入到链路聚合中才可以配置该命令。
6：配置最大活动接口（可选配置）
A:[Huawei-Eth-Trunk1] max active-linknumber 3 ## 此命令在不同IOS中有不同，现在的设备一般为这个 B:[Huawei-Eth-Trunk1] max bandwidth-affected-linknumber 3 ## 早期的设备一般为这个
最大活动接口指加入的接口，最大活动数量，两边必须相同，只有在LCAP模式下支持
7：配置最小活动接口（可选配置）
A:[Huawei-Eth-Trunk1] least active-linknumber 3 ## 此命令在不同IOS中有不同，现在的设备一般为这个 B:[Huawei-Eth-Trunk1] least bandwidth-affected-linknumber 3 ## 早期的设备一般为这个
最小活动接口指加入的接口，最小活动数量，两边可以不同，当前活动接口数量小于该阈值时，聚合口会处于Down，手工模式和LACP都支持该配置。
8：聚合口使用配置
[Huawei-Eth-Trunk1] port link-type access ## trunk hy等等 [Huawei-Eth-Trunk1] port default vlan 10 ## 加入vlan等 这里就不多提了，详细去参考接口配置即可
聚合口配置好后，该聚合口和正常接口配置是一样的，均可以配置vlan，接口类型等所有属性
配置举例：第一个
案例需求描述：

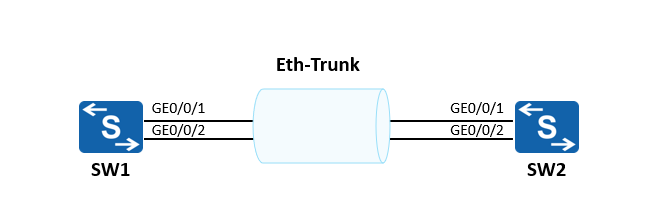

SW1、SW2都连接着VLAN10、VLAN20的网络。
SW1和SW2之间通过两根以太网链路互联，为了提供链路冗余以及保证传输可靠性，在SW1、SW2之间配置手工模式的链路聚合。
配置步骤：
SW1下：
[SW1] interface eth-trunk 1 [SW1-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/2 [SW1-Eth-Trunk1] port link-type trunk [SW1-Eth-Trunk1] port trunk allow-pass vlan 10 20
SW2下：
[SW2] interface eth-trunk 1 [SW2-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/2 [SW2-Eth-Trunk1] port link-type trunk [SW2-Eth-Trunk1] port trunk allow-pass vlan 10 20
配置案例：第二个
案例需求描述：图依旧参照第一个
SW1、SW2都连接着VLAN10、VLAN20的网络。
SW1和SW2之间通过三根以太网链路互联，为了提供链路冗余以及保证传输可靠性，在SW1、SW2之间配置LACP模式的链路聚合，并且手动调整优先级让SW1成为主动端，并配置最大活跃端口为2，另外一条链路作为备份。
配置步骤
SW1下：
[SW1] interface eth-trunk 1 [SW1-Eth-Trunk1] mode lacp [SW1-Eth-Trunk1] max active-linknumber 2 [SW1-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3 [SW1-Eth-Trunk1] port link-type trunk [SW1-Eth-Trunk1] port trunk allow-pass vlan 10 20 [SW1-Eth-Trunk1] quit [SW1] lacp priority 30000
SW2下：
[SW2] interface eth-trunk 1 [SW2-Eth-Trunk1] mode lacp [SW2-Eth-Trunk1] max active-linknumber 2 [SW2-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3 [SW2-Eth-Trunk1] port link-type trunk [SW2-Eth-Trunk1] port trunk allow-pass vlan 10 20 [SW2-Eth-Trunk1] quit
